刻蚀设备用硅材料市场情况
思瀚产业研究院    2022-11-07

1）刻蚀设备用硅材料产业链情况

刻蚀设备用硅材料产业链主要由刻蚀设备用硅材料制造商（主要提供硅单晶材料）、刻蚀设备用硅部件制造商（主要为刻蚀设备厂商、芯片制造厂商提供硅部件产成品）以及刻蚀设备供应商和芯片制造厂商构成。

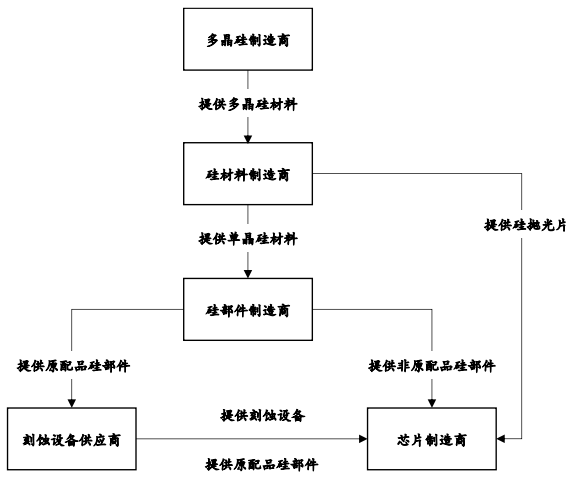

硅材料制造商向下游提供刻蚀设备用硅材料，并由硅部件制造商加工制成刻蚀设备用硅部件。硅部件主要包括硅电极、硅环等。刻蚀设备用硅材料的产业链环节示意图如下：

2）刻蚀设备用硅材料与上游行业的关系

公司所在行业上游原材料主要包括高纯度多晶硅、高纯度石英坩埚、石墨件等。高纯度多晶硅存在一定的规格差异，按照行业标准可以分为三级，刻蚀设备用硅材料除部分高规格产品需要用电子一级多晶硅之外，大部分产品可以采用全部规格电子级多级硅。

全球范围内，高纯度多晶硅的主要供应商为德国瓦克、日本三菱材料、日本 Tokuyama Corporation 等公司；国内供应商逐渐进入包括发行人在内的下游企业的供应链体系。

3）刻蚀设备用硅材料与下游行业的关系

刻蚀设备用硅材料经下游客户加工制成刻蚀用硅部件，装配进入刻蚀设备腔体，最终应用于芯片制造刻蚀工艺。硅电极表面有密集微小通孔，在晶圆制造刻蚀环节，硅电极除了作为附加电压的电极，还作为刻蚀气体进入腔体的通路；硅环是支撑硅电极及其他相关零件的承载部件，保证等离子干式刻蚀机腔体的密封性和纯净度，同时对硅晶圆边缘进行保护。

芯片刻蚀过程中,硅部件会被逐渐腐蚀并变薄，当硅部件厚度减少到一定程度后，需替换新的硅部件以保证刻蚀均匀性，因此刻蚀设备用硅部件是晶圆制造刻蚀工艺的核心耗材。

刻蚀设备用硅材料与其下游产品硅部件的需求及刻蚀设备市场规模密切相关，硅部件的市场需求受芯片产量驱动从而与半导体终端市场需求正相关。根据Gartner 统计数据，2020 年，全球集成电路制造干法刻蚀设备市场规模预计将达到 136.89 亿美元，同比增长 25.36%。预计到 2025 年，全球集成电路制造干法刻蚀设备市场规模将增长至 181.85 亿美元，年复合增长率约为 5.84%。目前全球范围内刻蚀设备的市场集中度较高，刻蚀设备核心供应商主要包括泛林集团、东电电子和应用材料，市场份额合计占比超过 90%。

刻蚀设备供应商并不直接生产刻蚀设备用硅部件，通常指定通过其认证的刻蚀设备用硅部件制造商生产配套硅部件，并提供给下游芯片制造厂商，该类硅部件为原配品。同时，芯片制造厂商会考虑直接采购通过其认证的硅部件，该类硅部件为非原配品。全球排名靠前的硅部件制造商包括客户 B、日本 CoorsTek、日本三菱材料、客户 C、Hana、SK 化学等全球范围内知名的刻蚀用硅电极制造企业。
