随着视频应用不断向高清视频及超高清视频技术方向演进,高清数据传输需求量不断增加,并衍生及迭代出不同的高清视频压缩格式。不同使用场景及具体类型的设备源和显示终端通常采用了不同的视频信号接口及协议,而在视频信号传输过程中必须经过桥接转换成相同的视频信号协议。
高清视频桥接芯片即主要应用于设备源与显示终端之间,按不同视频的协议标准进行格式转换,使显示终端可以接收设备源视频信号的集成电路。高清视频桥接芯片是视频信号从显示源到显示终端之间传输的桥梁。

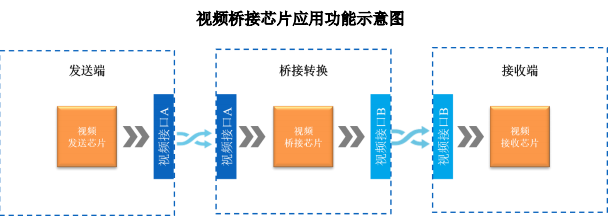

作为应用在不同视频接口格式的设备源与显示终端之间的芯片,视频桥接芯片根据功能类型可主要分为发送芯片、接收芯片、转换芯片。其中,发送芯片、接收芯片主要用于高清视频外部接口,发送芯片通常位于设备源,接收芯片通常位于显示终端,当前常见的高清视频外部接口有 HDMI、DP 等。转换芯片主要用于高清视频内部接口,转换芯片仍位于设备源和显示终端之间,但设备源和显示终端位于同一个设备内,当前常见的内部视频接口有 eDP、MIPI、LVDS 等。

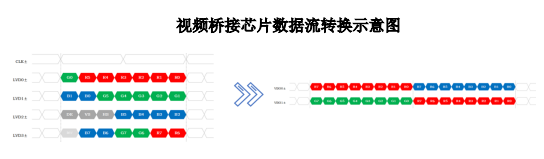

高清视频桥接芯片实现了高清视频信号在不同数据格式之间的转换。如“视频桥接芯片前后数据流转换示意图”所示,左为视频桥接芯片输入视频接口数据流格式,右为视频桥接芯片输出接口数据流格式,输入视频数据流和输出视频数据流虽然数据格式不同,但传输前后高清视频信号数据内容保持不变。
高清视频桥接芯片实现了转换前后显示图像内容的传输。如“视频桥接芯片前后视频数据图像对比图”所示,左为视频桥接芯片输入的数据对应图像内容,右为视频桥接芯片输出的数据对应图像内容,通过视频桥接后虽然数据格式发生了变化,但实现了前后桥接前后内容不变的图像传输。
